kfujitoの徒然（ｂｙ浮沈子）

AI：ディープシーク：未知の世界へ


（deepseek）
https://www.deepseek.com/

今、話題のディープシークを使ってみた。

グーグルアカウントから入れるので手間いらず・・・。

聞いてみたのは、以下の質問。

「ロケットの燃料タンクで、液体酸素と液体水素はどちらが上部に配置され、また、それはなぜですか？」

３７秒間考えて、出てきた答え。

＜以下、ディープシークの回答＞ーーーーーーーーーー

ロケットの燃料タンクにおいて、**液体水素（LH2）タンクは通常下部に、液体酸素（LOX）タンクは上部に配置**されます。この配置には以下のような理由が挙げられます：

1. **密度とタンクの体積**
- 液体水素は非常に低密度（約70 kg/m³）であり、同じ質量を貯蔵するためには液体酸素（約1,140 kg/m³）よりもはるかに大きなタンクが必要です。
- ロケットの構造上、大きなタンクを下部に配置することで、重心を低く保ち、安定性を向上させることができます。

2. **断熱の効率性**
- 液体水素は極低温（-253°C）であり、断熱が不可欠です。下部に配置することで、外部からの熱伝導（特に打ち上げ時の高温排気ガスや大気摩擦熱）の影響を最小限に抑えられます。
- 液体酸素の沸点（-183°C）は水素より高いため、断熱要件が若干緩和されます。

3. **エンジンへの供給効率**
- ロケットエンジンは通常、液体酸素と液体水素を燃焼室に同時に送り込みます。液体水素は低密度のため、ターボポンプで加圧する際に高い流量が必要です。下部タンクから短い配管でエンジンに供給することで、圧力損失を減らせます。
- 液体酸素は密度が高いため、上部タンクからでも重力を利用した安定した供給が可能です。

4. **気泡の防止**
- 液体水素は気化しやすく、タンク内で気泡が生じるとポンプのキャビテーション（空洞現象）を引き起こすリスクがあります。下部タンク配置により、液体をエンジン側に確実に導く設計が可能です。

5. **構造的な整合性**
- 大型の液体水素タンクをロケット基部に配置することで、打ち上げ時の振動や空気力学的な負荷に耐える堅牢な構造を構築しやすくなります。

### 代表的な例：スペースシャトルの外部タンク
- 上部に液体酸素タンク、下部に液体水素タンクが配置され、両者がエンジンに供給される構造でした。この設計は上記の理由を反映したものです。

したがって、**液体水素の物理的特性とロケットの工学的要件**が、タンク配置の主な決定要因となっています。

＜回答ここまで＞ーーーーーーーーーー

で、面白かったのが、回答を導き出すためのプロセスを吐き出しているところだ。

＜以下、推論の過程＞ーーーーーーーーーー

そうだな、ロケットの燃料タンクで液体酸素と液体水素がどっちが上に配置されるんだろう？まず、液体酸素（LOX）と液体水素（LH2）の特性を考えないとね。液体酸素は液体水素より密度が高いんじゃないかな？確か酸素の方が重いから、密度が高いはず。密度が高い方が下に沈むんじゃない？例えば水と油みたいに。でもロケットのタンクはどうなってるんだろう。

ロケットエンジンは通常、液体酸素と液体水素を燃焼させるから、両方のタンクが必要だよね。例えばスペースシャトルの外部タンクでは、液体酸素タンクが上部にあって、液体水素タンクが下部にあるって聞いたことがある。でもどうしてそうなるんだろう？逆だったらダメなのかな？

もしかしたら、タンクの構造や配管に関係あるのかも。液体水素は非常に低い温度で保管されるから、断熱の必要性が高い。下部に配置すると、熱が上がってきやすいから断熱しにくい？それとも、液体酸素を上にすることで、エンジンに送り込みやすくなるのかな？

それから、液体水素は密度が非常に低いから、同じ質量を貯蔵するためには大きなタンクが必要になる。ロケットの構造上、下部に大きなタンクを配置した方が安定するのかもしれない。あるいは、ロケットの重心を下げるために重い液体酸素を上に配置するというのは逆のような気もする。重心が下の方が安定するはずだから、重いものを下に置くべきでは？

あれ、逆に液体酸素を上に置く理由は何だろう。配管の配置や、燃焼室への供給方法に関係するのかも。例えば、液体酸素を上から供給した方が、重力を利用して自然に流れやすくできるとか。でも液体水素も同じように流す必要があるよね。それにロケットが加速しているときは、重力の方向が変わるから、設計が複雑になりそう。

もしかしたら、沸騰や気化の問題があるのかも。液体水素は沸点が非常に低いので、気泡が発生しやすい。タンクを下部に置くことで、エンジンに液体を送り出す際に気泡が混入しにくい構造になるかもしれない。逆に液体酸素は比較的沸点が高いので、上部にあっても気泡の問題が少ない？

他には、タンクの構造強度の問題もあるかも。液体水素タンクが大きい場合、下部に配置することでロケットの基部を強化しやすいとか。あるいは、打ち上げ時の振動や圧力に耐えるため、配置を考慮しているのかもしれない。

うーん、まとめると、液体酸素タンクが上部で液体水素タンクが下部にある理由は、液体水素の低密度によるタンクの大きさ、断熱の必要性、気泡の防止、配管の効率、重心配置などが関係しているのかもしれない。でも確信が持てないから、調べて確認する必要があるな。

＜推論ここまで＞ーーーーーーーーーー

まるで、浮沈子の与太ブログのような文体だが、一切、手は加えていない（ちょっとブキミーな感じ・・・）。

具体例としてスペースシャトルの外部燃料タンクを持ち出してきたのは適切かもしれない。

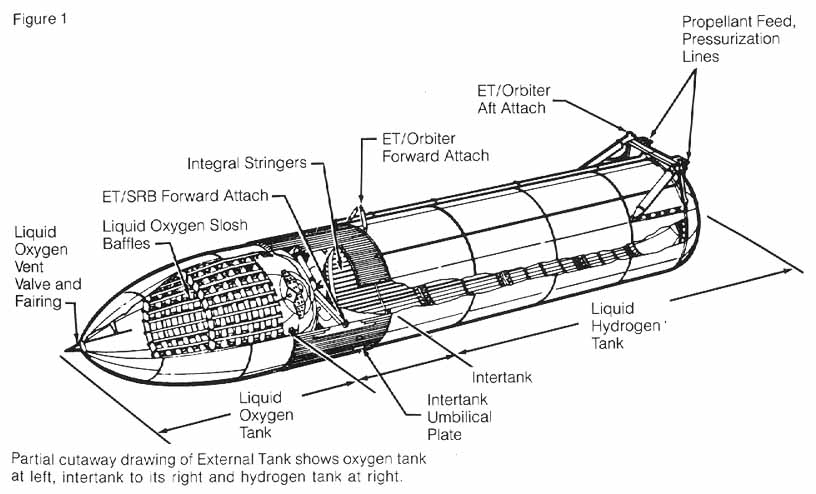

https://www.nasa.gov/wp-content/uploads/static/history/rogersrep/v1p41.jpg

ちなみに、SLSのコアステージ（１段目）は、同じ構造になっているけど、アルテミス１で使用されたICPS（Interim Cryogenic Propulsion Stage：暫定極低温推進段）は、逆に液体水素タンクが上部で液酸タンクが下部になっている。

http://tokyoexpress.info/wp-content/uploads/2019/08/56cec1544cb3b8233254ced74e65bb73.png

https://www.nasa.gov/image-article/nasas-sls-mega-rocket-what-is-the-icps/

これは、我が国のH3も同様で、１段目は水素が下で酸素が上、２段目は逆というパターンだ。

https://building-pc.cocolog-nifty.com/photos/uncategorized/h3200913.jpg

１段目と２段目とでは大きさが異なることと、構造上の問題が推進剤の供給効率の問題より優先されているのかも知れない（未確認）。

参考までに、ファルコン９は液酸が上でケロシンが下となっており、１段目も２段目も同じだ。

https://i0.wp.com/compass.rauias.com/wp-content/uploads/2024/07/image-34.png?resize=602%2C739&ssl=1

さらに、スターシップロケットを見ると液化メタンが上で液酸が下となっており、１段目も２段目も同じだ。

https://ih1.redbubble.net/image.1865821827.6733/flat,750x,075,f-pad,750x1000,f8f8f8.jpg

うーん、ワケワカ・・・。

ちょっと整理しておこう。

＜燃料とタンクの配置の関係＞
・水素酸素系（SLS、H3など）
・・１段目：酸素上水素下（スペースシャトル外部燃料タンク含む）
・・２段目：水素上酸素下
・ケロシン酸素系
・・１段目酸素上ケロシン下
・・２段目酸素上ケロシン下
・メタン酸素系
・・１段目メタン上酸素下
・・２段目メタン上酸素下

＜水素酸素系１段目の理由：要素＞
・密度とタンクの体積
・断熱の効率性
・エンジンへの供給効率
・気泡の防止
・構造的な整合性

AIの話か、ロケットの話か、どっち！？。

まあ、どっちでもいいんですが。

ディープシーク（ウェッブ版）は中国のサーバーで動いているし、データは中国当局に駄々洩れだそうだから、そのうちGメールに何か届くかもしれないな・・・。

＜以下追加＞ーーーーーーーーーー

関連する質問に対する推論と回答。

＜引用始め＞ーーーーーーーーーー

質問：
スペースXのファルコン９の燃料タンクの配置で、液体酸素が上部でケロシンがかぶになっているのはなぜですか？。

推論：
はい、スペースXのファルコン9ロケットについて、燃料タンクの配置についての質問ですね。液体酸素が上部にあり、ケロシンが下部にある理由を考えないと。まず、ロケットの構造を思い出してみます。一般的にロケットは多段式で、各段に燃料タンクがありますが、ファルコン9の第一段では液体酸素（LOX）とRP-1ケロシンを使用していますね。

なぜ液体酸素タンクが上で、ケロシンタンクが下なのか。まず、ロケットの重心に関係があるかもしれません。上部に重い液体酸素を置くことで、重心が上になるのを防ぐ効果がある？ でも液体酸素の密度はケロシンよりも高いのかな。液体酸素の密度は約1.14 g/cm³で、RP-1は約0.81 g/cm³くらいだったと思います。だとすると、液体酸素の方が重いので、上に置くことで全体の重心を下げることができるかもしれません。重心が低いと安定性が増すので、ロケットの姿勢制御に有利かもしれません。

また、推進剤の供給方法も関係しているかも。ロケットエンジンは通常、タンクから燃料と酸化剤をポンプで送り込みます。液体酸素を上部に配置することで、重力を利用してエンジンへの供給を補助できる可能性があります。しかし、ロケットが上昇するときは加速度がかかるので、タンクの位置よりも圧力やポンプの能力が重要かもしれません。

構造的な理由もあるでしょう。液体酸素は極低温で保存されるため、タンクの断熱が重要です。上部に配置することで、下部のエンジン部分からの熱の影響を避けられるかもしれません。逆に、ケロシンは常温に近い温度で保管されるので、下部に置いても問題ないのかも。

あとは、ロケットの段の分離に関係するかもしれません。第一段と第二段の分離の際に、燃料タンクの配置が分離機構に影響を与える可能性がありますが、ファルコン9の第一段は再使用されるので、その設計が関係しているかどうかは分かりません。

他にも、燃焼の効率に関係している可能性があります。燃料と酸化剤を混合する際の比率や、エンジン内での燃焼効率を最適化するために、タンクの配置が設計されているのかもしれません。例えば、酸化剤を先に供送する必要があるとか。

調べてみると、実際に液体酸素タンクが上にある理由は、主に重心の配置と推進剤の供給効率に関係しているようです。液体酸素は密度が高いので、同じ体積でも重くなります。それを上部に配置することで、ロケットの重心をより中央に近づけ、飛行中の安定性を高める効果があります。また、エンジンが下部にあるため、酸化剤を重力で自然にエンジン方向に流しやすくするため、ポンプの負荷を軽減できるかもしれません。ただし、ロケットが加速するときには逆に底部に圧力がかかるので、その影響も考慮する必要がありますね。

さらに、構造的な強度の問題もあるかもしれません。上部に重いタンクを置くことで、ロケットの構造に掛かる力を分散させ、軽量化や強度維持に貢献している可能性もあります。

まとめると、液体酸素タンクを上部に配置する理由は、重心の最適化による安定性の向上、推進剤供給の効率化、断熱や熱管理のしやすさ、構造的な強度のバランスなどが考えられます。ケロシンタンクを下部に置くことで、これらの要素がうまく調和しているのでしょう。

回答：
スペースXのファルコン9ロケットで液体酸素（LOX）タンクが上部、ケロシン（RP-1）タンクが下部に配置されている主な理由は、以下のような工学的・物理的な考慮に基づいています。

### 1. **重心の最適化による安定性**
- 液体酸素はケロシンよりも密度が高く（LOX: 約1.14 g/cm³、RP-1: 約0.81 g/cm³）、同じ体積でも重くなります。
- **上部に重い液体酸素を配置**することで、ロケット全体の重心を**低く保ち**、飛行中の姿勢安定性を向上させます。これは、ロケットが大気圏を上昇する際の空力学的な安定性に寄与します。

### 2. **推進剤供給の効率化**
- ロケットエンジンは下部に位置するため、液体酸素を上部に配置すると、重力を利用して自然にエンジン方向へ流れやすくなります。
- 打ち上げ時の加速度やポンプの動作と組み合わせることで、推進剤の供給圧力を補助し、ターボポンプの負荷を軽減します。

### 3. **熱管理と断熱**
- 液体酸素は極低温（-183°C）で保管されるため、タンクの断熱が重要です。上部に配置することで、下部のエンジンや高温部からの熱伝導を最小限に抑えられます。
- 一方、ケロシンは常温に近い温度で貯蔵可能なため、下部配置が適しています。

### 4. **構造的な合理性**
- ロケットの機体は、上部が細く下部が太い円錐形に近い形状です。重い液体酸素を上部に配置することで、機体にかかる応力を分散させ、軽量化と強度のバランスを取っています。

### 5. **燃焼効率の最適化**
- エンジン内での燃料と酸化剤の混合比率を精密に制御する必要があります。タンクの配置やポンプの設計により、燃焼効率を最大化するための最適な供給が可能になります。

### 補足: 他のロケットとの比較
- 一部のロケット（例: サターンV）では逆にケロシンタンクが上部にある設計もありますが、これは機体構造やエンジン配置の違いに起因します。ファルコン9の設計は、再使用性やコスト効率を重視した独自の最適化の結果です。

これらを総合的に判断し、ファルコン9では**「安定性」「供給効率」「熱管理」**を優先したタンク配置が採用されています。

＜引用終わり＞ーーーーーーーーーー

サターンVは、１段目（S-IC）はファルコン９と同じく、液酸が上でケロシンが下だ。

https://www.apollomaniacs.com/apollo/cg/s1c/s-ic_stage_structure.png

２段目（S-II）と３段目（S-IVB）は水素酸素系で、水素上酸素下だ。

http://heroicrelics.org/info/s-ivb/s-ivb-ib-overview/s-ivb-205-stage-cutaway.jpg

http://heroicrelics.org/info/s-ii/s-ii-overview/s-ii-stage-assembly.jpg

回答の補足欄の記述は、誤りだなあ・・・。

確認のため、サターンVについて質問した。

＜引用始め＞ーーーーーーーーーー

質問：
サターンVの燃料タンクの配置はどうなっていますか？

推論：
ユーザーがサターンVロケットの燃料タンクの配置について質問しています。まず、サターンVの構造を理解する必要があります。サターンVは三段式ロケットで、各段に異なる種類の燃料が使われていることを知っています。第一段のS-ICはケロシンと液体酸素、第二段のS-IIは液体水素と液体酸素、第三段のS-IVBも同様の燃料だと記憶しています。燃料タンクの配置は各段の内部構造に関連しています。

ユーザーが知りたいのは、各段のタンクの配置、つまりどのように積み重なっているかや、タンク間の構造、エンジンとの接続部分などかもしれません。例えば、第一段ではケロシンタンクが下でその上に液体酸素タンクがあると聞いたことがあります。液体酸素は低温なので、エンジンに近い位置にあると効率的かもしれません。また、第二段と第三段では液体水素タンクの配置が重要で、断熱対策がされている点も触れるべきでしょう。

さらに、タンク間の隔壁や構造的な補強についても説明が必要かどうか考えます。ユーザーがロケットの設計に興味があるのか、単に配置の順序を知りたいのかは分かりませんが、詳細を提供することでより深い理解につながるでしょう。各段のエンジンとの関係や、燃料供給システムについても簡単に触れると良いかもしれません。

また、サターンVの燃料タンクがどのようにして巨大な推力を生み出すかを説明するためには、タンクの容量や配置の最適化についても言及する必要があります。例えば、第一段の大きなタンクがどのようにして5つのF-1エンジンを動かすのか、各段の燃焼時間と燃料消費率の関係なども補足情報として役立つでしょう。

最後に、信頼性を高めるために具体的なデータやNASAの資料を参照していることを示すと良いです。ただし、ユーザーが専門家なのか一般の方なのか分からないので、専門用語の解説を入れつつ、分かりやすい表現を心がけます。

回答：
サターンVロケットの燃料タンクの配置は、**各段（ステージ）ごとに設計が異なり**、推進剤の種類やエンジンの要求に合わせて最適化されています。以下に段階ごとの詳細を説明します。

---

### **1. 第1段（S-ICステージ）**
- **推進剤**：**RP-1（精製ケロシン）**と**液体酸素（LOX）**
- **タンク配置**：
- **下部にRP-1タンク**：ロケット基底部分に位置し、構造的に重い燃料を下部に配置することで安定性を確保。
- **上部に液体酸素タンク**：RP-1タンクの上に設置。液体酸素は極低温（-183°C）のため、エンジンに近い位置（下部）に配置すると沸騰しやすくなる問題を避けるため、上部に配置されました。
- **中間隔壁（インタータンク）**：2つのタンクの間には構造補強のための隔壁があり、エンジン推力や空力荷重を分散。
- **特徴**：
タンクはアルミニウム合金製で、5基のF-1エンジンに推進剤を供給。液体酸素タンクは、断熱のため外部から白色のコーティングが施されていました。

---

### **2. 第2段（S-IIステージ）**
- **推進剤**：**液体水素（LH₂）**と**液体酸素（LOX）**
- **タンク配置**：
- **共通隔壁（Common Bulkhead）**：液体水素タンク（下部）と液体酸素タンク（上部）が**1枚の軽量隔壁で分離**。これにより重量削減を実現。
- 液体水素は極低温（-253°C）のため、タンクは高度な断熱材（フェノール樹脂フォーム）で覆われました。
- **特徴**：
5基のJ-2エンジンに供給。タンクの軽量化が徹底され、隔壁は2層のアルミニウム板にハニカム構造を挟んだ設計でした。

---

### **3. 第3段（S-IVBステージ）**
- **推進剤**：第2段と同様に**液体水素（LH₂）**と**液体酸素（LOX）**
- **タンク配置**：
- 液体水素タンク（下部）と液体酸素タンク（上部）を共通隔壁で分離。
- 第2段より小型ですが、再着火可能なJ-2エンジン1基を搭載（月軌道投入のための複数回噴射に対応）。
- **特徴**：
アポロ司令・機械船を月へ送るための最終加速を担い、タンクの断熱性と軽量化が重要でした。

---

### **全体の設計思想**
- **重量削減**：共通隔壁やアルミニウム合金の採用でタンク重量を最小化。
- **推進剤の性質に応じた配置**：
- 液体酸素は密度が高く比較的扱いやすいため上部に配置。
- 液体水素は極低温かつ低密度のため、断熱とタンク容積の最適化が必要でした。
- **構造的安定性**：巨大な推進剤タンクにかかる荷重を分散するため、リングフレームやストリンガーで補強。

---

### **参考画像/資料**
- NASAの公式資料（例：[Apollo Saturn V News Reference](https://history.nasa.gov/afj/ap12fj/pdf/satv_v1_sa503.pdf)）には、各段の断面図が詳細に記載されています。
- サターンVの実物（アラバマ州「US Space & Rocket Center」など）でタンクのスケールを確認可能です。

この設計により、サターンVは地球軌道脱出に必要な**3,400トン**もの推進剤を効率的に管理し、アポロ計画を支えました🚀。

＜引用終わり＞ーーーーーーーーーー

回答の末尾に、🚀の絵文字が表示されているけど、これはディープシークが配置したもので、浮沈子は手を加えていない。

浮沈子のこのブログでは、最近、宇宙ネタの表題に🚀を付けている。

何か、ブキミーだ・・・。

まあ、どうでもいいんですが。

質問に対する回答は正確で、問題はない（Apollo Saturn V News Referenceへのリンクは無効だったが、以下から落とすことが出来た：ページ右側にファイルへのリンクがあります：PDF版は１８６ページも！）。

（サターン V ニュース リファレンス (1968 年版)）
https://archive.org/details/saturn-v-news-reference

いろいろ調べて分かったのは、ロケットのタンクの配置は、単一の要素で決まるわけではなく、推進剤の温度、密度、構造、重量、エンジンへの供給効率など、複数の要素を総合的に判断して決まるということらしい。

ディープシークも、事実誤認することを確認できたことは良かった。

しかし、やっぱ、アポロはすごいな・・・。
